。動輒十層八層的，線路像蜘蛛網一樣
。

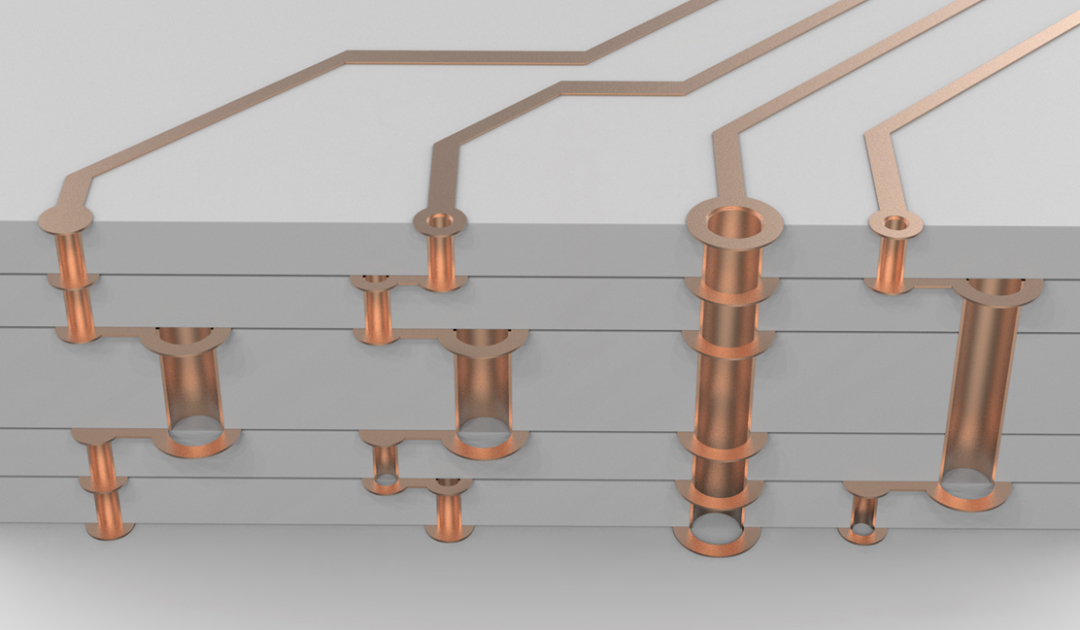

今天找了幾張多層PCB電路板3D內部結構圖，用立體圖形展示各種疊層結構的PCB圖內部架構。方便大家理解。
高密度互聯板（HDI）的核心，在過孔。
多層PCB的線路加工，和單層雙層沒什么區別，不同在過孔的工藝上。線路都是蝕刻出來的，過孔都是鉆孔再鍍銅出來的，這些做硬件開發的大家都懂
，就不贅述了。多層電路板
，通常有通孔板
、一階板、二階板
、二階疊孔板這幾種
。更高階的如三階板
、任意層互聯板平時用的非常少，價格賊貴
，先不多討論。
一般情況下，8位單片機產品用2層通孔板
；32位單片機級別的智能硬件，使用4層-6層通孔板
；Linux和Android級別的智能硬件
，使用6層通孔至8一階HDI板；智能手機這樣的緊湊產品
，一般用8層一階到10層2階電路板。

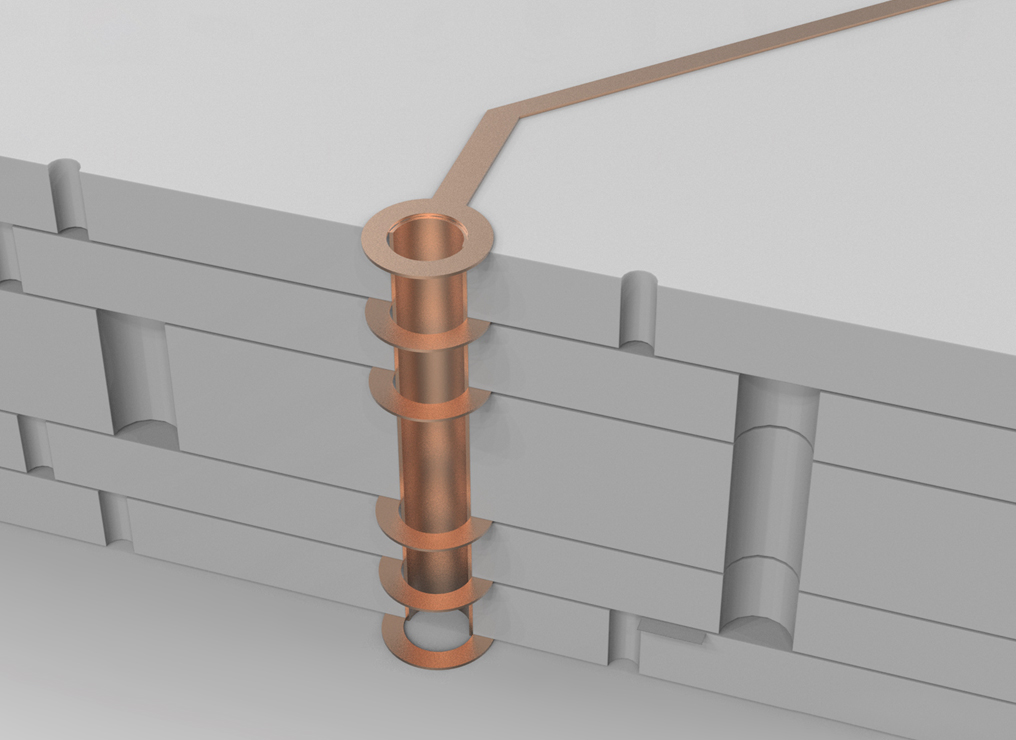

常見的通孔
只有一種過孔，不管是外部的線路還是內部的線路，孔都是打穿的
。叫做通孔板
。
通孔板和層數沒關系，平時大家用的2層的都是通孔板，而很多交換機和軍工電路板
，做20層，還是通孔的
。用鉆頭把電路板鉆穿
，然后在孔里鍍銅，形成通路
。
這里要注意，通孔內徑通常有0.2mm 、0.25mm和0.3mm
，但一般0.2mm的要比0.3mm的貴不少。因為鉆頭太細容易斷
，鉆的也慢一些
。多耗費的時間和鉆頭的費用，就體現在電路板價格上升上了
。
高密度板（HDI板）的激光孔

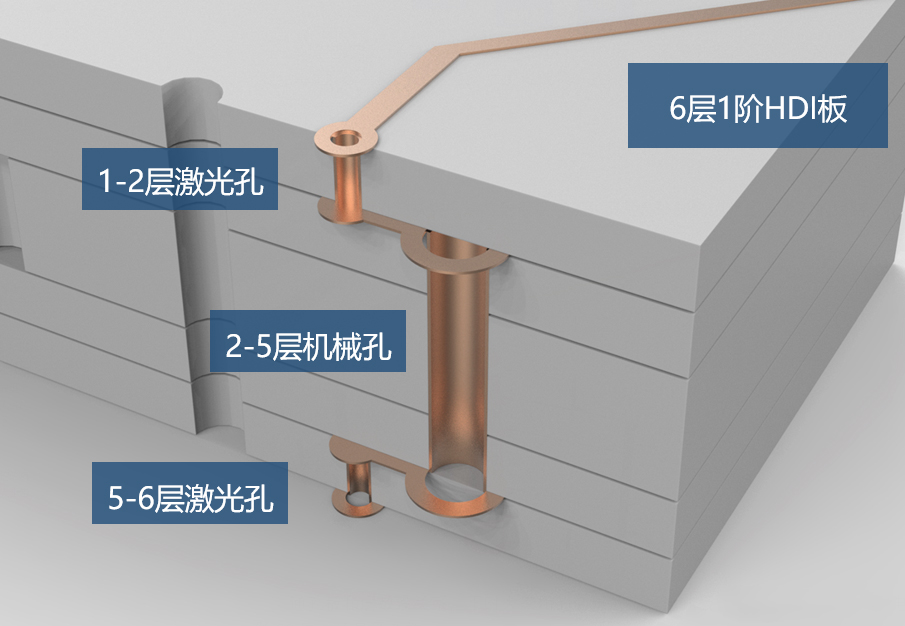

這張圖是6層1階HDI板的疊層結構圖 ，表面兩層都是激光孔，0.1mm內徑
。內層是機械孔
，相當于一個4層通孔板，外面再覆蓋2層
。
激光只能打穿玻璃纖維的板材，不能打穿金屬的銅。所以外表面打孔不會影響到內部的其他線路
。激光打了孔之后
，再去鍍銅，就形成了激光過孔
。
2階HDI板，兩層激光孔

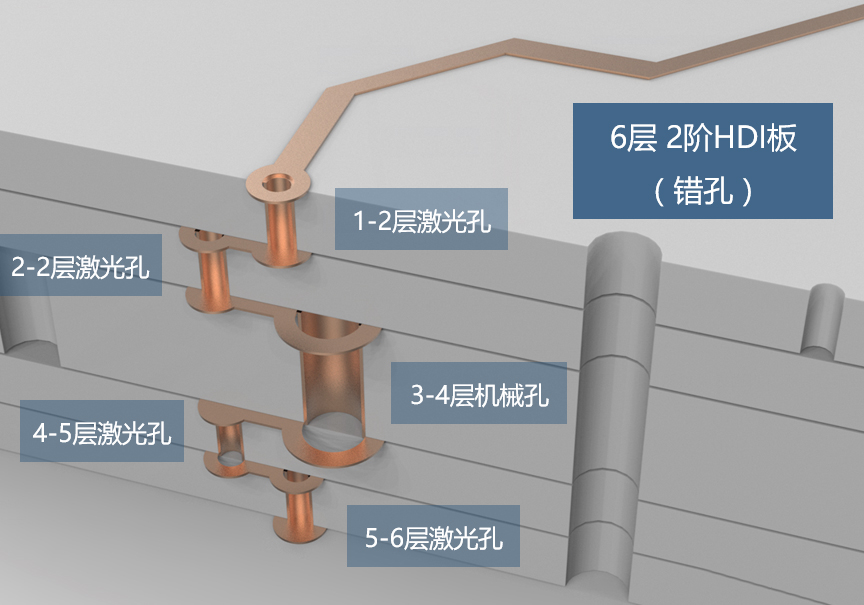

這張圖是一個6層2階錯孔HDI板。平時大家用6層2階的少，大多是8層2階起。這里更多層數
，跟6層是一樣的道理
。
所謂2階，就是有2層激光孔，所謂錯孔
，就是兩層激光孔是錯開的。
為什么要錯開呢？因為鍍銅鍍不滿
，孔里面是空的，所以不能直接在上面再打孔
，要錯開一定的距離，再打上一層的空
。
6層二階=4層1階外面再加2層 。
8層二階=6層1階外面再加2層。

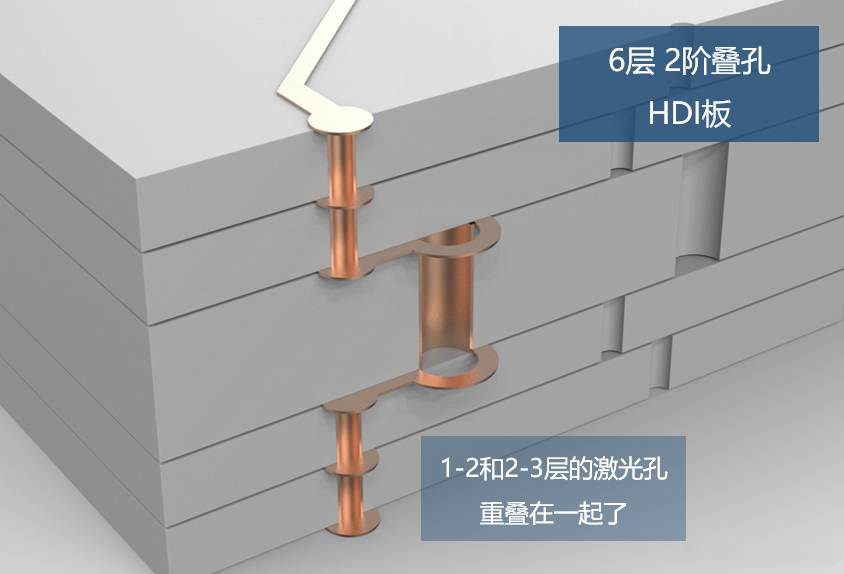

疊孔板 ，工藝復雜價格更高
。
錯孔板的兩層激光孔重疊在一起。線路會更緊湊 。需要把內層激光孔電鍍填平
，然后在做外層激光孔。價格比錯孔更貴一些
。超貴的任意層互聯板
，多層激光疊孔。就是每一層都是激光孔
，每一層都可以連接在一起
。想怎么走線就怎么走線，想怎么打孔就怎么打孔
。
Layout工程師想想就覺得爽 ！再也不怕畫不出來了！
采購想想就想哭 ，比普通的通孔板貴10倍以上
！
所以，也就只有iPhone這樣的產品舍得用了 。其他手機品牌
，沒聽說誰用過任意層互聯板。

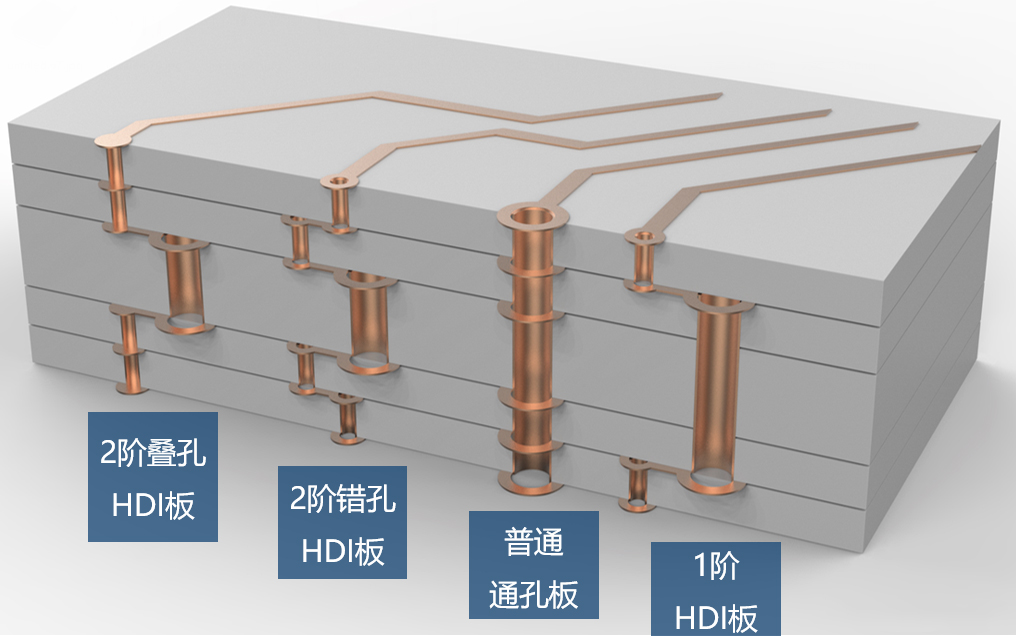

放張圖
